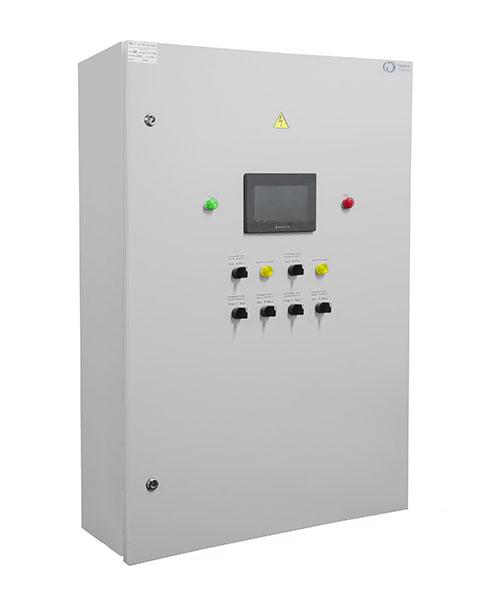

ШКАФ УПРАВЛЕНИЯ ТЕПЛОВЫМ ПУНКТОМ

Шкаф управления тепловым пунктом (ШУТП) — устройство для автоматизации индивидуальных тепловых пунктов (ИТП). Оно управляет оборудованием ИТП (регулирующими клапанами, насосами), создаёт необходимый гидравлический режим для системы отопления и горячего водоснабжения (ГВС) здания.
Принцип работы основан на непрерывном отслеживании изменений параметров системы и выборе оптимальных режимов работы оборудования. Управление может осуществляться в ручном или автоматическом режимах.

Алгоритм работы
В автоматическом режиме управление осуществляется контроллером по специальному алгоритму:
- Сигналы с датчиков температуры поступают на соответствующие входы контроллера и подвергаются аналого-цифровому преобразованию. По этим данным, а также в соответствии с заданным режимом работы и температурными графиками, контроллер вычисляет расчётные значения температур и сравнивает их с измеренными. На основании сравнения выдаётся сигнал на регулирующий клапан, пропорциональный разности температур (учитывается температура обратного теплоносителя). В течение работы контроллер проверяет работоспособность насоса, контролирует датчики на корректность показаний и в случае обнаружения неисправностей проводит мероприятия по изменению режима работы (пуск/останов насоса, ввод в работу резервного насоса, открытие/закрытие регулирующего клапана). В случае возникновения аварийной ситуации контроллер переводит контур в состояние «Авария». Все аварии сопровождаются включением сигнальной лампы аварии, расположенной на дверце шкафа. Системы защиты ШУТП обеспечивает, например: защиту насосов от «сухого хода»; защиту насосов от перегрузки и короткого замыкания.
