ВЫБЕРИТЕ ШКАФ УПРАВЛЕНИЯ

ОСНОВА ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ

Интеллектуальные шкафы управления, использующие программируемые контроллеры (ПЛК), представляют собой наиболее адаптивное решение для автоматизации. Их архитектура позволяет реализовать широкий спектр алгоритмов управления и обеспечивает высокую гибкость при изменении производственных требований. Ключевые компоненты данных шкафов включают:
— Центральный процессорный модуль (ЦПУ) контроллера;
— Модули дискретных входов/выходов;
— Модули аналоговых входов/выходов;
— Коммуникационные модули;
— Панели оператора с сенсорным интерфейсом;
— Промышленные компьютеры (для выполнения ресурсоемких задач).
Программирование контроллеров осуществляется с использованием специализированных языков, стандартизированных согласно МЭК 61131-3, панелей оператора ANSI C89, что способствует унификации и переносимости программного обеспечения.

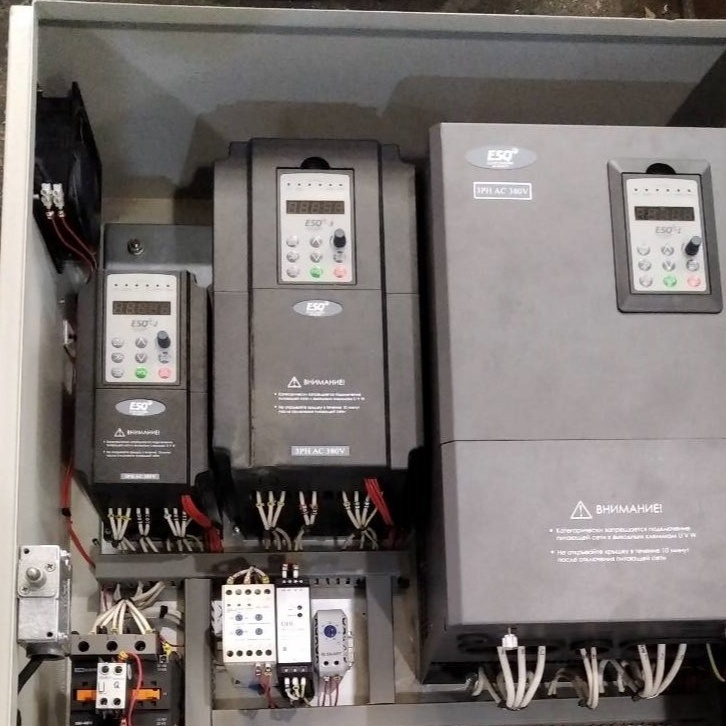

Шкафы управления на базе программируемых контроллеров

Шкафы автоматики играют ключевую роль в управлении современным оборудованием. Их проектирование и сборка — это комплексные процессы, включающие как разработку детальной документации, так и непосредственный монтаж всех компонентов внутри корпуса. Основная задача шкафа автоматики — обеспечить бесперебойное и точное управление технологическими процессами и режимами работы оборудования в автоматическом режиме.
— Процесс проектирования является фундаментом для создания надежного и функционального шкафа. Он включает следующие ключевые этапы:
— Разработка технического задания (ТЗ): На этом этапе определяются все основные требования к будущему шкафу. Учитываются его функциональное назначение, перечень подключаемого оборудования, а также специфические условия эксплуатации, такие как температурный режим, уровень влажности, допустимые вибрации и другие критически важные параметры.
— Создание принципиальной электрической схемы: Это графическое представление всех электрических соединений между компонентами шкафа. Схема детально описывает тип и номинальные характеристики каждого элемента, типы и сечения используемых проводов, а также расположение клеммных соединений.
— Подбор компонентов: Выбор комплектующих осуществляется с учетом их технических характеристик, диапазона рабочих температур, степени защиты от внешних воздействий (IP-рейтинг) и других важных параметров, гарантирующих надежную работу в заданных условиях.
— Разработка компоновочного решения: Этот этап определяет оптимальное физическое расположение всех компонентов внутри корпуса шкафа. При этом учитываются габаритные ограничения, необходимость обеспечения достаточного пространства для удобства монтажа и последующего обслуживания, а также требования к системам вентиляции и охлаждения.
— Формирование конструкторской документации: На основе принципиальной электрической схемы и компоновочного решения создается полный пакет документации. Он включает чертежи общего вида шкафа, монтажные чертежи, подробные спецификации на все компоненты и материалы, а также инструкции по сборке и монтажу. Сборка шкафов автоматики Сборка шкафа автоматики — это процесс воплощения проектных решений в жизнь. Он заключается в установке всех элементов внутри корпуса в строгом соответствии с разработанными чертежами и электрическими схемами.

Проектирование и сборка шкафов автоматики
